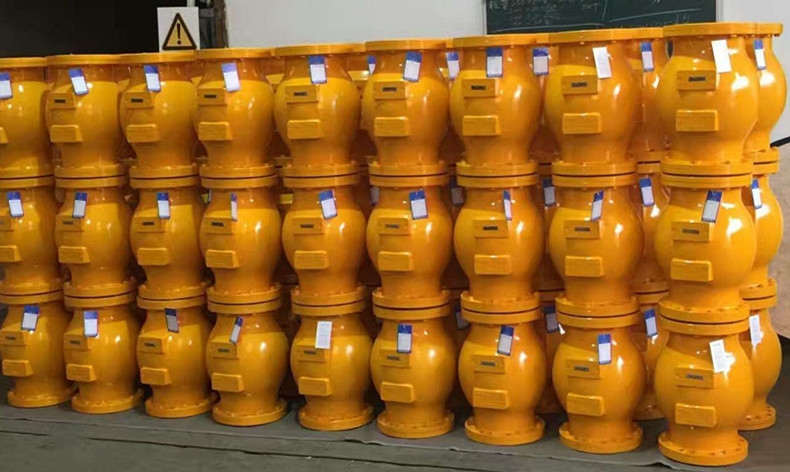

GJ841X-I-6L氣動管夾閥
GJ841X-I-6L氣動管夾閥
一、主要結構型式：
本閥門由閥體、橡膠管套、閥蓋等零件組成。

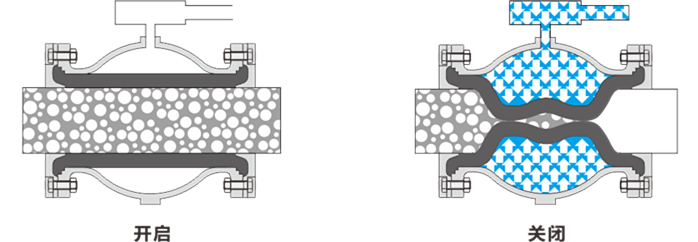

二、工作原理
控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。因為管套內有一定
角度排列的境強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會(huì )因為流體壓力而變化，當控制介質
進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。
三、安裝與維護
1、本閥門在管道上任意安裝，沒有介質流向限制。
2、本閥門維護成本低，只需根據實際使用情況更換橡膠管套。
GJ841X-I-6L氣動管夾閥
一、主要結構型式：
本閥門由閥體、橡膠管套、閥蓋等零件組成。
二、工作原理
控制介質未輸入時，橡膠管套和閥體之間的空腔與大氣連通，膠套受流體壓力處于向外張緊狀態。因為管套內有一定
角度排列的境強簾布層，使管套軸向和徑向壓力相互平衡，所以管套的長度與直徑不會(huì )因為流體壓力而變化，當控制介質
進入管套與閥體之間的空腔時，橡膠管套在介質壓力下變形截流。
三、安裝與維護
1、本閥門在管道上任意安裝，沒有介質流向限制。
2、本閥門維護成本低，只需根據實際使用情況更換橡膠管套。
四、氣動夾管閥特點
管閥同徑：結構新穎簡單，橡膠套內徑與管道相同，局部阻力損失小。
無泄漏：無密封點，控制介質空間和閥門通道完全隔離，不會(huì )發生內外泄漏現象。
含雜關閉：依靠橡膠套變形實現啟閉，即使流體含固體顆?；蚶w維雜質也不會(huì )阻塞，均可完全迅速地將其包裹關閉。
適用面廣：結構簡單，僅三個部件，可代替體積大、結構復雜的閥門，尤其適用于有防爆要求的場合。
高效長壽：獨特的含增強簾布的橡膠管套，能夠經受高頻率的啟閉作業，耐酸、堿和化學介質，具有很長的使用壽命。
安裝簡單：閥門安裝無方向性，使用管道無需清洗，一旦橡膠套損壞，更換簡單迅速。
控制方便：根據需要可實現就地或遠距離自動化操作控制。
管閥同徑：結構新穎簡單，橡膠套內徑與管道相同，局部阻力損失小。
無泄漏：無密封點，控制介質空間和閥門通道完全隔離，不會(huì )發生內外泄漏現象。
含雜關閉：依靠橡膠套變形實現啟閉，即使流體含固體顆?；蚶w維雜質也不會(huì )阻塞，均可完全迅速地將其包裹關閉。
適用面廣：結構簡單，僅三個部件，可代替體積大、結構復雜的閥門，尤其適用于有防爆要求的場合。
高效長壽：獨特的含增強簾布的橡膠管套，能夠經受高頻率的啟閉作業，耐酸、堿和化學介質，具有很長的使用壽命。
安裝簡單：閥門安裝無方向性，使用管道無需清洗，一旦橡膠套損壞，更換簡單迅速。
控制方便：根據需要可實現就地或遠距離自動化操作控制。
氣動管夾閥外形尺寸
