Z41W鑄鐵閘閥
一、鑄鐵閘閥 產品概述
|
上海霜恒閥門有限公司生產的Z41W鑄鐵閘閥主要用來接通或截斷管路中的介質;閘閥適用的壓力、溫度及口徑范圍很大，尤其適用于中、大口徑的管道。手動鑄鐵閘閥的傳動螺紋位于閥體內部，在啟閉過程中，閥桿只做旋轉運動，閘板在閥體內升降。因此,閥門的高度尺寸小。手動鑄鐵閘閥，通常在閥蓋上方裝設啟閉位置指示器，以適用于船舶、管溝等空間較小和粉塵含量大的環境。楔式剛性單閘板結構簡單，尺寸小，使用比較可靠，它適用于石油、化工、制藥、電力等行業，在公稱壓力≤1.0MPa的蒸汽、水、油類介質的管路上作啟閉用。 |
二、鑄鐵閘閥 產品型號和圖片
|
|
|

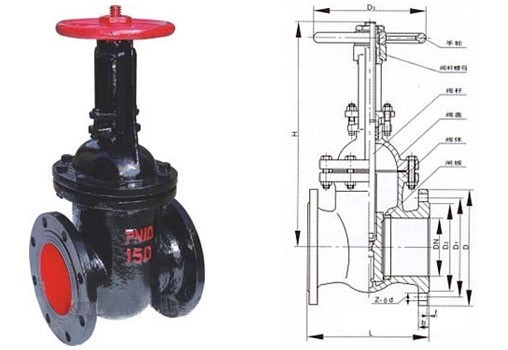

鑄鐵閘閥 Z41W
|
三、鑄鐵閘閥 主要技術參數
|
型號 |
公稱壓力MPa |
試驗壓力MPa |
工作溫度 |
使用介質 |
|
|---|---|---|---|---|---|
|
密封 |
強度 |
||||
|
Z45H-10、Z41H-10 |
1.0 |
1.1 |
1.5 |
≤200℃ |
水、蒸汽、油 |
|
Z45T-10、Z41T-10 |
|||||
|
Z45W-10、Z41W-10 |
≤100℃ |
油品、煤氣 |
|||
四、鑄鐵閘閥 外形尺寸圖
|
|
鑄鐵閘閥 外形尺寸圖
|
五、鑄鐵閘閥 外形連接尺寸
|
稱壓力 |
公稱通徑? |
標準值 |
參考值 |
||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
f1 |
Z-φd |
Do |
H |
質量 |
||
|
1.6 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
|
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
6 |
|
|
32 |
180 |
135 |
100 |
78 |
|
16 |
2 |
|
4-φ18 |
180 |
280 |
7 |
|
|
40 |
200 |
145 |
110 |
86 |
|
16 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
|
50 |
250 |
160 |
125 |
100 |
|
16 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
|
65 |
265 |
180 |
145 |
120 |
|
18 |
3 |
|
4-φ18 |
255 |
415 |
32 |
|
|
80 |
280 |
195 |
160 |
135 |
|
20 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
|
100 |
300 |
215 |
180 |
155 |
|
20 |
3 |
|
8-φ18 |
320 |
500 |
63 |
|
|
150 |
350 |
280 |
240 |
210 |
|
24 |
3 |
|
8-φ23 |
360 |
675 |
134 |
|
|
200 |
400 |
335 |
295 |
265 |
|
26 |
3 |
|
12-φ23 |
400 |
818 |
192 |
|
|
250 |
450 |
405 |
355 |
320 |
|
30 |
3 |
|
12-φ25 |
456 |
970 |
273 |
|
|
300 |
500 |
460 |
410 |
375 |
|
30 |
4 |
|
12-φ25 |
500 |
1140 |
379 |
|
|
350 |
550 |
520 |
470 |
435 |
|
34 |
4 |
|
16-φ25 |
600 |
1280 |
590 |
|
|
400 |
600 |
580 |
525 |
485 |
|
36 |
4 |
|
16-φ30 |
720 |
1450 |
850 |
|
|
450 |
650 |
640 |
585 |
545 |
|
40 |
4 |
|
20-φ30 |
720 |
1580 |
910 |
|
|
500 |
700 |
705 |
650 |
608 |
|
44 |
4 |
|
20-φ34 |
720 |
1675 |
958 |
|
|
600 |
800 |
840 |
770 |
718 |
|
48 |
5 |
|
20-φ41 |
800 |
1990 |
1180 |
|
|
2.5 |
15 |
130 |
95 |
65 |
46 |
|
14 |
2 |
|
4-φ14 |
120 |
220 |
4 |
|
20 |
150 |
105 |
75 |
55 |
|
14 |
2 |
|
4-φ14 |
140 |
256 |
6 |
|
|
25 |
160 |
116 |
85 |
65 |
|
14 |
2 |
|
4-φ14 |
160 |
276 |
7 |
|
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
180 |
280 |
8 |
|
|
40 |
200 |
145 |
110 |
86 |
|
18 |
3 |
|
4-φ18 |
200 |
300 |
18 |
|
|
50 |
250 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
358 |
29 |
|
|
65 |
265 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
255 |
415 |
34 |
|
|
80 |
280 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
280 |
435 |
46 |
|
|
100 |
300 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
320 |
500 |
64 |
|
|
150 |
350 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
360 |
675 |
134 |
|
|
200 |
400 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
400 |
818 |
213 |
|
|
250 |
450 |
425 |
370 |
332 |
|
36 |
3 |
|
12-φ30 |
456 |
970 |
290 |
|
|
300 |
500 |
485 |
430 |
390 |
|
40 |
4 |
|
16-φ30 |
500 |
1140 |
399 |
|
|
350 |
550 |
550 |
490 |
448 |
|
44 |
4 |
|
16-φ34 |
600 |
1280 |
631 |
|
|
400 |
600 |
610 |
550 |
505 |
|
48 |
4 |
|
16-φ34 |
720 |
1450 |
900 |
|
|
450 |
650 |
660 |
600 |
555 |
|
50 |
4 |
|
20-φ34 |
720 |
1580 |
965 |
|
|
500 |
700 |
730 |
660 |
610 |
|
52 |
4 |
|
20-φ41 |
720 |
1675 |
1035 |
|
|
600 |
800 |
840 |
770 |
718 |
|
56 |
5 |
|
20-φ41 |
800 |
1990 |
1260 |
|
|
4．0 |
50 |
250 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
280 |
371 |
30 |
|
65 |
280 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
8-φ18 |
300 |
432 |
40 |
|
|
80 |
310 |
195 |
160 |
135 |
12l |
22 |
3 |
4 |
8-φ18 |
320 |
455 |
52 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
360 |
551 |
82 |
|
|
150 |
450 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
400 |
708 |
153 |
|
|
200 |
550 |
375 |
320 |
282 |
260 |
38 |
3 |
4．5 |
12-φ30 |
450 |
885 |
262 |
|
|
250 |
650 |
445 |
385 |
345 |
313 |
42 |
3 |
4．5 |
12-φ34 |
560 |
1015 |
366 |
|
|
300 |
750 |
510 |
450 |
408 |
364 |
46 |
4 |
4．5 |
16-φ34 |
640 |
1160 |
563 |
|
|
350 |
850 |
570 |
510 |
465 |
422 |
|
4 |
5 |
16-φ41 |
640 |
1310 |
920 |
|
|
400 |
950 |
655 |
585 |
535 |
474 |
58 |
4 |
5 |
20-φ4l |
720 |
1490 |
1350 |
|
|
500 |
1150 |
755 |
670 |
612 |
576 |
62 |
4 |
5 |
20-φ4l |
800 |
2050 |
2000 |
|
|
6.4 |
50 |
250 |
175 |
135 |
105 |
88 |
26 |
3 |
4 |
4-φ18 |
280 |
402 |
35 |
|
65 |
280 |
200 |
160 |
130 |
110 |
28 |
3 |
4 |
8-φ18 |
300 |
450 |
43 |
|
|
80 |
310 |
210 |
170 |
140 |
12l |
30 |
3 |
4 |
8-φ18 |
320 |
475 |
62 |
|
|
100 |
350 |
250 |
200 |
168 |
150 |
32 |
3 |
4．5 |
8-φ23 |
360 |
565 |
88 |
|
|
150 |
450 |
340 |
280 |
240 |
204 |
38 |
3 |
4．5 |
8-φ25 |
400 |
712 |
180 |
|
|
200 |
550 |
405 |
345 |
300 |
260 |
44 |
3 |
4．5 |
12-φ30 |
450 |
890 |
275 |
|
|
250 |
650 |
470 |
400 |
352 |
313 |
48 |
3 |
4．5 |
12-φ34 |
560 |
1030 |
408 |
|
|
300 |
750 |
530 |
460 |
412 |
364 |
54 |
4 |
4．5 |
16-φ34 |
720 |
1182 |
590 |
|
六、鑄鐵閘閥 安裝注意事項
1）、安裝位置、高度、進出口方向必須符合設計要求，連接應牢固緊密。
2）、安裝在保溫管道上的各類手動閥門，手柄均不得向下。
3）、閥門安裝前必須進行外觀檢查，閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門，安裝前應進行強度和嚴密性能試驗，合格后方準使用。強度試驗時，試驗壓力為公稱壓力的1.5倍，持續時間不少于5min，閥門殼體、填料應無滲漏為合格。嚴密性試驗時，試驗壓力為公稱壓力的1.1倍；試驗壓力在試驗持續的時間應符合GB 50243標準要求，以閥瓣密封面無滲漏為合格。
4）、手輪、手柄及傳動機構均不允許作起吊用，嚴禁碰撞。
5）、帶傳動機構的閘閥，按產品使用說明書的規定安裝。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
