一、旋起式襯膠止回閥 產品概述
上海霜恒專業生產的H44J旋起式襯膠止回閥，適用于一般腐蝕性工況，可以很好地起到防止介質倒流和耐腐蝕的作用，如果腐蝕性更強的話，可以考慮選用襯氟。
H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。
二、旋起式襯膠止回閥 產品型號和圖片
一、旋起式襯膠止回閥 產品概述
|
上海霜恒專業生產的H44J旋起式襯膠止回閥，適用于一般腐蝕性工況，可以很好地起到防止介質倒流和耐腐蝕的作用，如果腐蝕性更強的話，可以考慮選用襯氟。 H44J旋啟式襯膠止回閥的閥瓣呈圓盤狀，繞閥座通道的轉軸作旋轉運動，因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，但不宜用于脈動流，其密封性能不及升降式。 |
二、旋起式襯膠止回閥 產品型號和圖片
|
|
|
旋起式襯膠止回閥
|
三、旋起式襯膠止回閥 主要參數
| 名稱 | 材料 |
| 上閥體 下閥體 | 灰鑄鐵 /硬橡膠 |
| 閥瓣 | 碳鋼 /軟橡膠 |

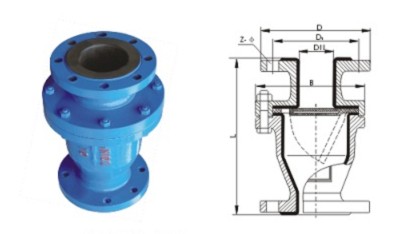

四、旋起式襯膠止回閥 外形尺寸圖
|
|
旋起式襯膠止回閥外形尺寸圖
|
五、旋起式襯膠止回閥 外形連接尺寸
| 公稱通徑（DN） | 公稱壓力（MPa） | 工作壓力（MPa） | L | D | D1 | Z-Φ | B | 重量（Kg） |
| 25 | 1.0 | 1.0 | 160 | 115 | 85 | 4-14 | 128 | 4.5 |
| 32 | 180 | 135 | 100 | 4-18 | 150 | 7 | ||
| 40 | 200 | 145 | 110 | 4-18 | 160 | 8 | ||
| 50 | 230 | 160 | 125 | 4-18 | 178 | 10 | ||
| 65 | 290 | 180 | 145 | 4-18 | 204 | 18 | ||
| 80 | 310 | 195 | 160 | 4-18 | 230 | 24 | ||
| 100 | 350 | 215 | 180 | 8-18 | 255 | 30.5 | ||
| 125 | 400 | 245 | 210 | 8-18 | 305 | 47.5 | ||
| 150 | 480 | 280 | 240 | 8-23 | 345 | 63.5 | ||
| 200 | 0.6 | 500 | 335 | 295 | 8-23 | 415 | 96.5 | |
| 250 | 0.4 | 550 | 390 | 350 | 12-23 | 495 | 144 | |
| 300 | 698 | 440 | 400 | 12-23 | 540 | 224 | ||
| 采用標準 |
設計制造： Q/JBGN03 結構長度：Q/JBGN03 法蘭：JB78（PN1.0MPa）
|
|||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
