保溫放料閥
一、保溫放料閥 產品概述
上海霜恒根據圖紙和現場工藝設計出的上展式、下展式保溫放料閥，適用于儲罐、反應釜底放料之用，對于容易結晶的介質，在保溫夾套內導入蒸汽或者導熱油，即可防止介質結晶。閥體材質主要有碳鋼、304不銹鋼、316不銹鋼等，驅動方式有手動、電動、氣動。根據密封性能要求，可以在常規金屬硬密封的基礎上，特殊定制軟密封。
二、保溫放料閥 產品型號和圖片
保溫放料閥
三、保溫放料閥 主
一、保溫放料閥 產品概述
|
上海霜恒根據圖紙和現場工藝設計出的上展式、下展式保溫放料閥，適用于儲罐、反應釜底放料之用，對于容易結晶的介質，在保溫夾套內導入蒸汽或者導熱油，即可防止介質結晶。閥體材質主要有碳鋼、304不銹鋼、316不銹鋼等，驅動方式有手動、電動、氣動。根據密封性能要求，可以在常規金屬硬密封的基礎上，特殊定制軟密封。 |
二、保溫放料閥 產品型號和圖片
|
|
|
保溫放料閥
|
三、保溫放料閥 主要參數
| 壓力 | 工作溫度 | 適用介質 | ||||
| 公稱壓力 | 1.6 | 上密封試驗 | 1.76 | ≤175℃ | 水、顆粒、油品等 | |
| 殼體試驗 | 2.4 | 高壓密封試驗 | 2.4 | |||

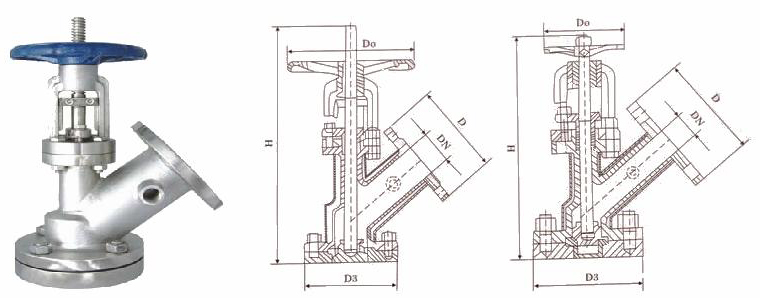

四、保溫放料閥 外形尺寸圖
|
|
保溫放料閥外形尺寸圖
|
五、保溫放料閥 外形連接尺寸
| 口徑 | 上展式 | 下展式 | ||||||
| D | D3 | H | D0 | D | D3 | H | D0 | |
| 25 | 115 | 115 | 270 | 160 | 115 | 135 | 225 | 160 |
| 32 | 135 | 135 | 285 | 160 | 135 | 145 | 300 | 160 |
| 40 | 145 | 145 | 355 | 180 | 145 | 160 | 340 | 180 |
| 50 | 160 | 160 | 370 | 180 | 160 | 180 | 345 | 180 |
| 65 | 180 | 180 | 465 | 220 | 180 | 195 | 425 | 220 |
| 80 | 195 | 195 | 480 | 250 | 195 | 215 | 445 | 250 |
| 100 | 215 | 215 | 590 | 280 | 215 | 260 | 535 | 280 |
| 125 | 245 | 245 | 730 | 300 | 245 | 280 | 585 | 300 |
| 150 | 280 | 280 | 775 | 320 | 280 | 330 | 665 | 320 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
