堰式襯膠隔膜閥
一、堰式襯膠隔膜閥 產品概述
上海霜恒閥門有限公司專業生產的G41J堰式隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。堰式隔膜閥專用于控制腐蝕性介質，閥體內腔表面襯有可供選擇的橡膠和氟塑料。堰式隔膜閥閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，由於流道平滑，流阻小，故而可獲得較大的流量。省去填料密封結構，介質的內漏和外漏可同時避免。
二、堰式襯膠隔膜閥 產品型號和圖片
一、堰式襯膠隔膜閥 產品概述
|
上海霜恒閥門有限公司專業生產的G41J堰式隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料復合）制成的隔膜組成，并將閥體內腔隔開以達到截斷管內介質之目的。堰式隔膜閥專用于控制腐蝕性介質，閥體內腔表面襯有可供選擇的橡膠和氟塑料。堰式隔膜閥閥體下部腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿，閥瓣等內件與介質完全隔離，由於流道平滑，流阻小，故而可獲得較大的流量。省去填料密封結構，介質的內漏和外漏可同時避免。 |
二、堰式襯膠隔膜閥 產品型號和圖片
|
|
|
堰式襯膠隔膜閥
|
三、堰式襯膠隔膜閥 主要參數
| 序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄鋼 | ||
| Z | C | P | R | PL | RL | ||
| 1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 2 | 閥瓣/閥桿 | 25/2Cr13 | 2Cr13 | F304 | F316 | F304L | F316L |
| 3 | 襯里/閥座 | PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO | |||||
| 4 | 隔膜 | FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠） | |||||
| 5 | 支架 | WCB | CF8 | CF8 | |||
| 6 | 閥桿螺母 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | |||
| 7 | 緊固螺栓 | 35CrMo | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
| 9 | 手輪 | 鑄鐵/鋼 | |||||

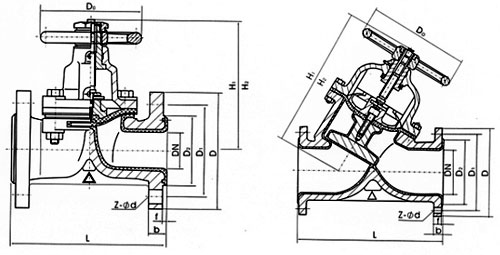

四、堰式襯膠隔膜閥 外形尺寸圖
|
|
堰式襯膠隔膜閥外形尺寸圖
|
五、堰式襯膠隔膜閥 外形連接尺寸
| 公稱通經 | L | D | D1 | D2 | f | b | n-φd | D | D1 | D2 | f | b |
| DN(mm) | PN1.0MPa | |||||||||||
| 15 | 125 | 80 | 55 | 40 | 2 | 12 | 4-φ12 | 95 | 65 | 45 | 2 | 14 |
| 20 | 135 | 90 | 65 | 50 | 2 | 14 | 4-φ12 | 105 | 75 | 55 | 2 | 16 |
| 25 | 145 | 100 | 75 | 60 | 2 | 14 | 4-φ12 | 115 | 85 | 65 | 2 | 16 |
| 32 | 160 | 120 | 90 | 70 | 2 | 16 | 4-φ14 | 135 | 100 | 78 | 2 | 18 |
| 40 | 180 | 130 | 100 | 80 | 3 | 16 | 4-φ14 | 145 | 110 | 85 | 3 | 18 |
| 50 | 210 | 140 | 110 | 90 | 3 | 16 | 4-φ14 | 160 | 125 | 100 | 3 | 20 |
| 65 | 250 | 160 | 130 | 110 | 3 | 16 | 4-φ14 | 180 | 145 | 120 | 3 | 20 |
| 80 | 300 | 185 | 150 | 125 | 3 | 18 | 4-φ18 | 195 | 160 | 135 | 3 | 22 |
| 100 | 350 | 205 | 170 | 145 | 3 | 18 | 4-φ18 | 215 | 180 | 155 | 3 | 22 |
| 125 | 400 | 235 | 200 | 175 | 3 | 20 | 8-φ18 | 245 | 210 | 185 | 3 | 24 |
| 150 | 460 | 260 | 225 | 200 | 3 | 20 | 8-φ18 | 280 | 240 | 210 | 3 | 24 |
| 200 | 570 | 315 | 280 | 255 | 3 | 22 | 8-φ18 | 335 | 295 | 265 | 3 | 26 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
