uj41h柱塞截止閥
一、UJ41H柱塞截止閥 產品概述
上海霜恒閥門有限公司專業生產的UJ41柱塞截止閥適用于公稱壓力1.6-4.0MPa，工作溫度-20-425℃，介質為蒸汽、油品、水的工業管路上，起到切斷和截止的作用。它與截止閥的區別就在于截止閥是面密封，而柱塞截止閥是面密封，可以更好地保證密封的可靠性。
二、UJ41H柱塞截止閥 產品型號和圖片
UJ41H柱塞截止閥
三、UJ41H柱塞截止閥 外形尺寸
一、UJ41H柱塞截止閥 產品概述
|
上海霜恒閥門有限公司專業生產的UJ41柱塞截止閥適用于公稱壓力1.6-4.0MPa，工作溫度-20-425℃，介質為蒸汽、油品、水的工業管路上，起到切斷和截止的作用。它與截止閥的區別就在于截止閥是面密封，而柱塞截止閥是面密封，可以更好地保證密封的可靠性。 |
二、UJ41H柱塞截止閥 產品型號和圖片
|
|
UJ41H柱塞截止閥
|

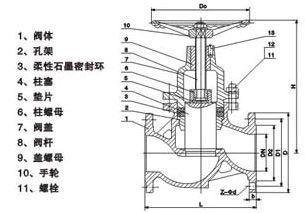

三、UJ41H柱塞截止閥 外形尺寸圖
|
|
UJ41H柱塞截止閥 外形尺寸圖
|
四、UJ41H柱塞截止閥 外形連接尺寸
| DN(mm) 尺寸 | UJ41H-16C、Y、P、R | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 |
| H | 170 | 190 | 210 | 250 | 270 | 300 | 340 | 380 | 420 | 450 | 540 | 640 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 215 | 245 | 280 | 335 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 |
| D1 | 45 | 55 | 65 | 78 | 85 | 100 | 120 | 135 | 155 | 185 | 210 | 265 |
| t | 14 | 14 | 14 | 16 | 16 | 16 | 18 | 20 | 20 | 22 | 24 | 26 |
| n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-23 | 12-23 |
| 重量（千克） | 3．5 | 4．5 | 5．5 | 8 | 11．5 | 15 | 21 | 30 | 42 | 55 | 90 | 142 |
| DN(mm) 尺寸 | UJ41H（Y）-25C、P、R | |||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 |
| H | 170 | 190 | 200 | 230 | 260 | 280 | 300 | 370 | 400 | 420 | 510 | 590 |
| W | 100 | 100 | 120 | 140 | 160 | 180 | 200 | 240 | 270 | 310 | 340 | 400 |
| D | 95 | 105 | 115 | 135 | 145 | 160 | 180 | 195 | 230 | 270 | 200 | 375 |
| K | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 | 320 |
| D1 | 39 | 50 | 57 | 65 | 75 | 87 | 109 | 120 | 148 | 175 | 203 | 259 |
| t | 16 | 16 | 16 | 18 | 18 | 20 | 22 | 22 | 24 | 22 | 30 | 38 |
| n-φ | 4-14 | 4-14 | 4-18 | 4-18 | 4-18 | 4-18 | 4-18 | 8-18 | 8-23 | 8-25 | 8-25 | 12-30 |
