sp45數字鎖定平衡閥
一、SP45數字鎖定平衡閥 產品概述
|
上海霜恒閥門有限公司專業生產的SP45F數字鎖定平衡閥是一種具有數字鎖定特殊功能的調節型閥門，采用直流型閥體結構，具有更好的等百分比流量特性，能夠合理地分配流量，有效地解決供熱（空調）系統中存在的室溫冷熱不均問題。同時能準確地調節壓降和流量，用以改善管網系統中液體流動狀態，達到管網液體平衡和節約源的目的。閥門設有開啟度指示、開度鎖定裝置及用于流量測定的測壓小閥，只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理的范圍內、從而克服了“大流量，小溫差”的不合理現象。該產品是供熱系統中的理想產品。既可安裝在供水管上，也可以安裝在回水管上，一般我們建議安裝在回水管上，尤其對于高溫環路，為方便調試，更要裝在回水管上，安裝了平衡閥的供（回）水管不必再設截止閥。 |
二、SP45數字鎖定平衡閥 產品型號和圖片
|
|
|
SP45數字鎖定平衡閥
|
三、SP45數字鎖定平衡閥 主要技術參數
| 型號 | SP15F-10/16 | SP45-10/16 | 備注 |
| 試驗壓力 | 1.5(MPa) 2.4(MPa) | 需要耐腐蝕、高壓、高溫的閥門，可面議預定。 | |
| 工作壓力 | 1.0(MPa) 1.6(MPa) | ||
| 工作溫度 | ≤120℃ | ||
| 適用介質 | 水、蒸汽、油品 | ||
| 特性曲線 | 等百分比 | ||
| 安裝使用范圍 | 管網系統的主干、分去干、室內供水管、分去立管以及多臺鍋爐 | ||
四、SP45數字鎖定平衡閥 外形尺寸圖
|
|

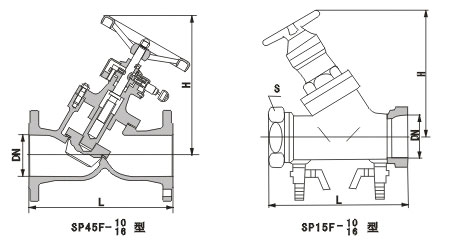

SP45數字鎖定平衡閥外形尺寸圖
|
五、SP45數字鎖定平衡閥 外形連接尺寸
| DN | L | H |
| 32 | 180 | 230 |
| 40 | 200 | 242 |
| 50 | 230 | 250 |
| 65 | 290 | 260 |
| 80 | 310 | 329 |
| 100 | 350 | 340 |
| 125 | 400 | 424 |
| 150 | 480 | 454 |
| 200 | 550 | 517 |
| 250 | 622 | 573 |
| 300 | 698 | 617 |
| 350 | 787 | 705 |
使用維護須知:
1、SP45F平衡閥具備流量調節和測量功能，為使流往閥門前后的水流穩定，保證測量精度，建議盡可能安裝在直管段處。
2、閥體上的箭頭方向為水的流動方向，切勿裝反。
3、由于閥塞為錐型，在小開度時容易擠住雜物，安裝時要把閥門關到0位，以免掉進雜質。沖流管道時要把閥門開至100%，以免堵塞。
4、當關斷閥門時，刻度盤、圈數顯示窗、百分比顯窗均顯示為0。
5、鎖定時要左右輕輕轉動手柄，同時順時針?lè )较蛐D鑰匙，直到手柄不能轉動為止。
6、需改變開度，先用鑰匙開鎖，再轉動手輪，調到所需開度，用鑰匙鎖定。
