襯氟Y過濾器
一、襯氟Y型過濾器 產品概述
上海霜恒閥門有限公司專業生產的GL41F4-16C 全襯氟Y型過濾器，閥體內部構件均為襯里部件，襯里材料主要有F46、F4等，使產品在幾乎所有強酸、強堿、鹽、強氧化劑和有機溶劑等介質中均能適用，可有效降低強腐蝕性場合的過濾器適用成本。
二、襯氟Y型過濾器 產品型號和圖片
襯氟Y型過濾器
三、襯氟Y型過濾器 零件材料
一、襯氟Y型過濾器 產品概述
|
上海霜恒閥門有限公司專業生產的GL41F4-16C 全襯氟Y型過濾器，閥體內部構件均為襯里部件，襯里材料主要有F46、F4等，使產品在幾乎所有強酸、強堿、鹽、強氧化劑和有機溶劑等介質中均能適用，可有效降低強腐蝕性場合的過濾器適用成本。 |
二、襯氟Y型過濾器 產品型號和圖片
|
|
|
襯氟Y型過濾器
|
三、襯氟Y型過濾器 零件材料
| 型號 | PN | 工作壓力/MPa | 材質 | |||
| 閥體/閥蓋 | 過濾網 | 螺栓/螺母 | 襯里層 | |||
| GL41F4-16C | 16 | 1.6 | HT250、WCB | PTFE(F4) | 34/35 | FEP(F46)、PCTFE(F3) |
四、襯氟Y型過濾器 外形尺寸圖
|
|

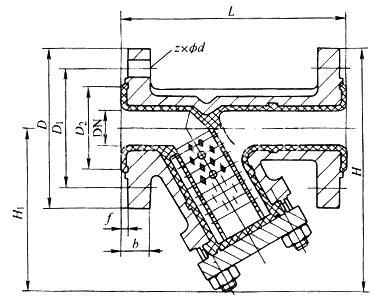

襯氟Y型過濾器外形尺寸圖
|
五、襯氟Y型過濾器 外形連接尺寸
| DN | DN/in | L | D | D1 | D2 | b | f | z×? | H1 | H | 重量/kg |
| 20 | ? | 150 | 105 | 75 | 55 | 16 | 2 | 4×?14 | 70 | 122 | 3.3 |
| 25 | 1 | 160 | 115 | 85 | 65 | 16 | 2 | 4×?14 | 78 | 135 | 4.2 |
| 32 | 1? | 180 | 135 | 100 | 78 | 18 | 2 | 4×?18 | 86 | 154 | 6.6 |
| 40 | 1? | 200 | 145 | 110 | 85 | 18 | 3 | 4×?18 | 92 | 164 | 7.3 |
| 50 | 2 | 230 | 160 | 125 | 100 | 20 | 3 | 4×?18 | 102 | 182 | 12 |
| 65 | 2? | 290 | 180 | 145 | 120 | 20 | 3 | 4×?18 | 115 | 205 | 16 |
| 80 | 3 | 310 | 195 | 160 | 135 | 22 | 3 | 8×?18 | 135 | 232 | 23 |
| 100 | 4 | 350 | 215 | 180 | 155 | 24 | 3 | 8×?18 | 156 | 263 | 32 |
| 125 | 5 | 400 | 145 | 210 | 185 | 26 | 3 | 8×?18 | 248 | 370 | 39 |
| 150 | 6 | 480 | 180 | 240 | 210 | 28 | 3 | 8×?18 | 285 | 425 | 52 |
| 200 | 8 | 495 | 335 | 295 | 265 | 30 | 3 | 12×?23 | 362 | 530 | 89 |
使用維護須知:
1.在安裝時應檢查產品是否完好,然后認真核對過濾器型號、規格、壓力、材質等使用范圍,是否與管道之間相配合.
2.安裝時應安裝在閥門之前,以保護好閥門的使用壽命.
3.在使用過程中,應經常打開濾蓋將雜質取出.
