dsj61h水封截止閥
一、DSJ61H水封截止閥 產品概述
上海霜恒閥門有限公司專業生產的DSJ61H水封截止閥適用于公稱壓力PN2.5～4.0MPa,工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。DSJ61H水封截止閥具有如下特點： 1.選材考究，符合國內外相關標準，材料全面質量高。
2、密封副配對先進合理，提高了密封性能，使用壽命長。
3、產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接。
4、填料函設計成水密封結構，接入0.6～1.6Ma的水填料，摩擦力
一、DSJ61H水封截止閥 產品概述
|
上海霜恒閥門有限公司專業生產的DSJ61H水封截止閥適用于公稱壓力PN2.5～4.0MPa,工作溫度0~450℃的火力電站回水冷凝系統及石油、化工要求與大氣隔離的系統管道上，切斷或接通管路中的介質，適用介質為：水、油品、蒸汽和非腐蝕性氣體。DSJ61H水封截止閥具有如下特點： 1.選材考究，符合國內外相關標準，材料全面質量高。 設計與制造：JB/T3595 結構長度：GB/T15188.1 壓力溫度等級：GB/T3595 試驗與檢驗：GB13927 JB/T9092 |
二、DSJ61H水封截止閥 產品型號和圖片
|
|
|
DSJ61H水封截止閥
|
三、DSJ61H水封截止閥 應用規范
| 設計與制造 | GB/T12235 | |
| 連接端尺寸 | 結構長度 | GB/T12221 |
| 焊端尺寸 | GB/T12224 | |
| 法蘭尺寸 | JB/T79 | |
| 檢驗與試驗 | JB/T9092 | |
| 材 料 | 碳鋼 |
ASME A105 ASME A216 |
| 標 志 | GB/T12220 | |
| 供 貨 | JB/T7928 | |

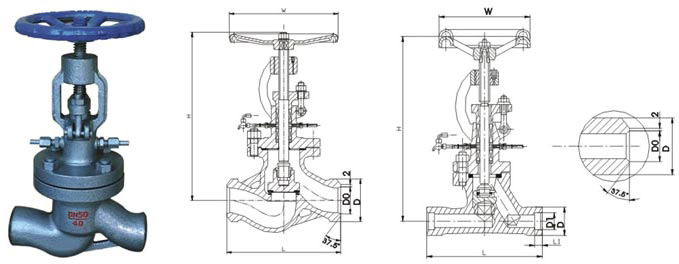

四、DSJ61H水封截止閥 外形尺寸圖
|
|
DSJ61H水封截止閥 外形尺寸圖
|
五、DSJ61H水封截止閥 外形連接尺寸
| 公稱通徑 | 主要外形尺寸和連接尺寸 | ||||
| L | D | D1 | H | D0 | |
| DS/J61H-25 | |||||
| 15 | 130 | 36 | 19 | 11 | 120 |
| 20 | 150 | 44 | 26 | 11 | 140 |
| 25 | 160 | 44 | 33 | 12 | 140 |
| 32 | 180 | 48 | 34 | - | 180 |
| 40 | 200 | 55 | 40 | - | 200 |
| 50 | 230 | 64 | 50 | - | 250 |
| 65 | 290 | 82 | 65 | - | 250 |
| 80 | 310 | 94 | 78 | - | 300 |
| 100 | 350 | 117 | 97 | - | 350 |
| 125 | 400 | 144 | 122 | - | 400 |
| 150 | 480 | 170 | 148 | - | 400 |
| 200 | 600 | 220 | 197 | - | 400 |
