j41f46襯氟截止閥
一、J41F46襯氟截止閥 產品概述
上海霜恒閥門有限公司專業生產的J41F46手動襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，J41F46手動襯氟截止閥被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。
設計標準 GB12233/GB12233
結構長度 GB12221
一、J41F46襯氟截止閥 產品概述
|
上海霜恒閥門有限公司專業生產的J41F46手動襯氟截止閥，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短(一般為公稱通徑1/4)等項優點，J41F46手動襯氟截止閥被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕 破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。 設計標準 GB12233/GB12233 結構長度 GB12221 法蘭標準 JB/T79-94 GB9113.1-26 檢驗試驗 GB/T13927 |
二、J41F46襯氟截止閥 產品型號和圖片
|
|
|
J41F46襯氟截止閥
|
三、J41F46襯氟截止閥 零件材料
| 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低碳不銹耐酸鑄閥 | ||
| Z | C | P | R | PL | RL | |
| 閥體/端蓋/閘板 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
| 閥桿 | 35 | 2Cr13 | 1Cr18Ni9 | 1Cr18Ni12Mo2Ti | 00Cr18Ni10 | 00Cr17Ni14Mo2 |
| 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) | |||||
| 填料/壓蓋 | WCB | CF8 | CF8M | CF3 | CF3M | |
| 填料 | PTFE(F4) | PTFE(F4) | PTFE(F4) | |||
| 活節螺栓 | 35 | 1Cr17Ni2 | 1Cr17Ni2 | |||
| 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
| 緊固螺母 | 45 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
| 螺母 | 0Cr18Ni9 | 0Cr18Ni9 | ||||
| 手輪 | WCB | WCB | WCB | |||

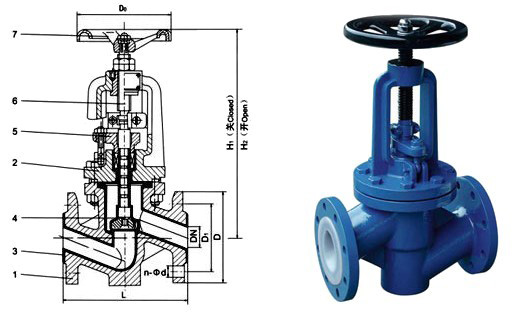

四、J41F46襯氟截止閥 外形尺寸圖
|
|
J41F46襯氟截止閥 外形尺寸圖
|
五、J41F46襯氟截止閥 外形連接尺寸
| 規格 | L | D | D1 | D2 | f | b | n-d | D0 | H | H1 | |
| DN | NPS | 1.6MPa | |||||||||
| 15 | 90 | 95 | 65 | 45 | 2 | 14 | 4-14 | 100 | 240 | 265 | |
| 20 | 95 | 105 | 75 | 55 | 2 | 16 | 4-14 | 100 | 245 | 270 | |
| 25 | 1 | 100 | 115 | 85 | 65 | 2 | 16 | 4-14 | 120 | 250 | 275 |
| 32 | 1 | 105 | 135 | 100 | 78 | 2 | 18 | 4-18 | 120 | 260 | 290 |
| 40 | 1 | 115 | 145 | 110 | 85 | 3 | 18 | 4-18 | 140 | 290 | 325 |
| 50 | 2 | 125 | 160 | 125 | 100 | 3 | 20 | 4-18 | 140 | 300 | 335 |
| 65 | 2 | 145 | 180 | 145 | 120 | 3 | 20 | 4-18 | 160 | 355 | 400 |
| 80 | 3 | 155 | 195 | 160 | 135 | 3 | 22 | 4-18 | 160 | 400 | 450 |
| 100 | 4 | 175 | 215 | 180 | 155 | 3 | 22 | 8-18 | 180 | 455 | 495 |
| 125 | 5 | 200 | 245 | 210 | 185 | 3 | 24 | 8-18 | 180 | 530 | 560 |
| 150 | 6 | 225 | 280 | 240 | 210 | 3 | 24 | 8-23 | 240 | 605 | 650 |
| 200 | 8 | 275 | 335 | 295 | 265 | 3 | 26 | 8-23 | 240 | 650 | 770 |
