Q44三通球閥
一、三通球閥 產品概述
上海霜恒閥門有限公司生產的三通球閥，分為L(cháng)型和T型兩種，可以將兩路流體合為一路，或者將一路流體分為兩路，也可以進行流體換向，根據控制要求，可以有4種流向方案供用戶選擇（詳見下圖）。三通球閥可以代替兩個直通閥使用，可以大大降低閥門使用成本。
二、三通球閥 產品型號和圖片
三通球閥
三、三通球閥 主要零件材料
零件名稱
一、三通球閥 產品概述
|
上海霜恒閥門有限公司生產的三通球閥，分為L(cháng)型和T型兩種，可以將兩路流體合為一路，或者將一路流體分為兩路，也可以進行流體換向，根據控制要求，可以有4種流向方案供用戶選擇（詳見下圖）。三通球閥可以代替兩個直通閥使用，可以大大降低閥門使用成本。 |
二、三通球閥 產品型號和圖片
|
|
|
三通球閥
|
三、三通球閥 主要零件材料
| 零件名稱 | 材 質 | |
| GB | ASTM | |
| 閥體、閥蓋 | WCB | A216-WCB |
| 密封圈 | PTFE、對位聚苯 | PTFE、對位聚苯 |
| 球體 | 1Cr18Ni9Ti | SS 304 |
| 閥座、閥桿 | 2Cr13 | A246-416 |
| 雙頭螺柱 | 35CrMoA | A193-B7 |
四、三通球閥 主要性能規范
| 公稱壓力 PN(MPa) | 試驗壓力 | |||
| 殼體 Shell | 高壓液密封 | 低壓氣密封 | ||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| CLASS150 | 3.O | 2.2 | ||
| 適用工況 | 適用介質 | 水、油品、氣等非腐蝕介質和酸堿腐蝕介質 | ||
| 適用溫度 | -28-350℃ | |||
| 應用規范 | 連接法蘭 | JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 檢驗試驗 | GB9/T 9092-99、API 598 | |||
| 其余制造規范均按本廠標準 | ||||

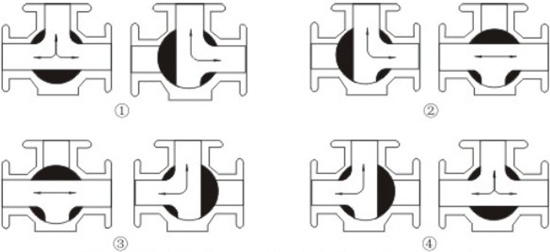

五、三通球閥 流向示意圖

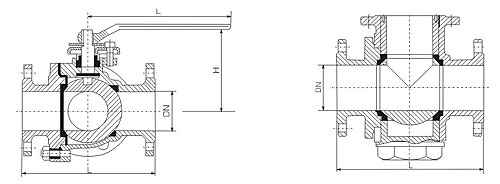

六、三通球閥 外形尺寸圖
|
|
三通球閥 外形尺寸圖
|
七、三通球閥 外形連接尺寸
|
主要 尺寸 |
公稱通徑 | |||||
| 65 | 80 | 100 | 125 | 150 | 200 | |
| L | 260 | 280 | 320 | 380 | 440 | 550 |
| H | 155 | 185 | 210 | 275 | 305 | 335 |
| W | 350 | 420 | 700 | 1000 | 1300 | 1800 |
