手動高真空蝶閥
一、GI手動高真空蝶閥 產品概述
上海霜恒閥門有限公司專業生產的GI型手動真空蝶閥廣泛應用于工業過程控制中需要抽真空的場合，這種真空蝶閥良好的密封性能決定了它可以在非常高的真空狀態下都能靈活地啟閉，并且保證系統的真空度。真空蝶閥的材質分為碳鋼和不銹鋼。一般都是對夾式連接。
二、GI手動高真空蝶閥 產品型號和圖片
GI手動高真空蝶閥
三、GI手動高真空蝶閥 技術參數
一、GI手動高真空蝶閥 產品概述
|
上海霜恒閥門有限公司專業生產的GI型手動真空蝶閥廣泛應用于工業過程控制中需要抽真空的場合，這種真空蝶閥良好的密封性能決定了它可以在非常高的真空狀態下都能靈活地啟閉，并且保證系統的真空度。真空蝶閥的材質分為碳鋼和不銹鋼。一般都是對夾式連接。 |
二、GI手動高真空蝶閥 產品型號和圖片
|
|
|
GI手動高真空蝶閥
|
三、GI手動高真空蝶閥 技術參數
| 適用范圍 | 105～1.3×10-4Pa |
| 閥門漏率 | ≤1.3×10-4Pa.L/S. |
| 適用溫度 |
-25～ 80℃（丁腈橡膠） -30～ 150℃（氟橡膠） |
| 安裝方向 | 任意 |

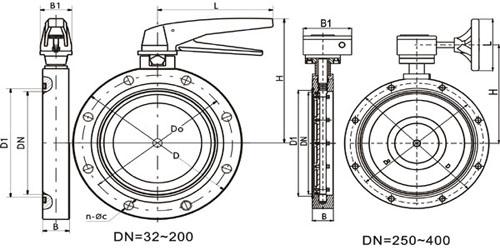

四、GI手動高真空蝶閥 外形尺寸圖
|
|
GI手動高真空蝶閥 外形尺寸圖
|
五、GI手動高真空蝶閥 外形連接尺寸
|
Model 型號 |
DN | D | Do | D1 | B | H | B1 | L | n-φc |
| GI-32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-φ7 |
| GI-40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-φ7 |
| GI-50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-φ9 |
| GI-65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-φ9 |
| GI-80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-φ9 |
| GI-100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-φ12 |
| GI-150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-φ12 |
| GI-200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-φ12 |
| GI-250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-φ14 |
| GI-300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-φ14 |
| GI-400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-φ18 |
