D371X手動蝶閥
一、軟密封對夾蝶閥 產品概述
|
上海霜恒閥門有限公司生產的軟密封對夾蝶閥軟密封中線蝶閥具有開關及調節流體功能，廣泛用于各種工業流體控制，和傳統截止閥和球閥相比，蝶閥重量輕，成本低。隨著各種人造橡膠工業的快速發展，軟密封中線蝶閥 不僅能用于傳統水處理工業，還可用于各種現代化學工業。 |
二、軟密封對夾蝶閥 產品型號和圖片
|
|
|
軟密封對夾蝶閥 D371X
|
三、軟密封對夾蝶閥 主要技術參數
| 型號 | XD371X-10 | XD371X-16 | |
|---|---|---|---|
| 工作壓力（MPa） | 1.0 | 1.6 | |
| 適用溫度（℃） | ≤65 | ||
| 適用介質 | 水等 | ||
| 材料 | 閥體 | 鑄鐵 | |
| 蝶板 | 球墨鑄鐵（表面尼龍覆層） | ||
| 閥桿 | 鉻不銹鋼 | ||
| 閥座 | 丁晴橡膠 | ||
| 填料 | O形橡膠圈 | ||

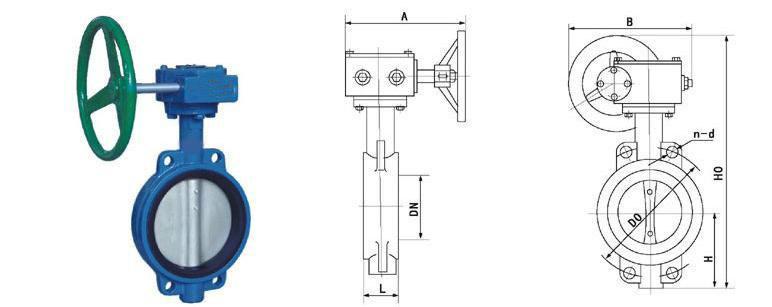

四、軟密封對夾蝶閥 外形尺寸圖
|
|
軟密封對夾蝶閥 外形尺寸圖
|
五、軟密封對夾蝶閥 外形連接尺寸
|
公稱通徑 DN(mm) |
連接尺寸 | 外形尺寸 | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | D | D1 | Z-φd | D71X | D371X | D671X | D971X | ||||||||||
| H | Ho | A | B | H0 | A | B | H0 | A | B | H0 | A | B | |||||
| 40 | 43 | 145 | 110 | 4-18 | 58 | 220 | 266 | 65 | 295 | 193 | 125 | 305 | 420 | 125 | 125 | ||
| 50 | 43 | 165 | 125 | 4-18 | 63 | 235 | 266 | 65 | 306 | 193 | 125 | 316 | 180 | 65 | 438 | 125 | 125 |
| 65 | 46 | 185 | 145 | 4-18 | 70 | 250 | 266 | 65 | 320 | 193 | 125 | 330 | 180 | 65 | 453 | 125 | 125 |
| 80 | 46 | 200 | 160 | 4-18 | 83 | 275 | 266 | 65 | 345 | 193 | 125 | 385 | 245 | 72 | 478 | 125 | 125 |
| 100 | 52 | 220 | 180 | 8-18 | 105 | 316 | 266 | 65 | 385 | 193 | 125 | 435 | 240 | 72 | 519 | 125 | 125 |
| 125 | 56 | 250 | 210 | 8-18 | 115 | 340 | 310 | 65 | 410 | 193 | 125 | 450 | 240 | 72 | 713 | 325 | 245 |
| 150 | 56 | 285 | 240 | 8-22 | 137 | 376 | 310 | 65 | 445 | 193 | 125 | 625 | 350 | 93 | 749 | 325 | 245 |
| 200 | 60 | 340 | 295 | 8-22 | 164 | 470 | 370 | 90 | 570 | 283 | 165 | 720 | 350 | 93 | 843 | 325 | 245 |
| 250 | 68 | 395 | 350 | 12-22 | 206 | 645 | 283 | 165 | 805 | 550 | 350 | 945 | 363 | 373 | |||
| 300 | 78 | 445 | 400 | 12-22 | 230 | 740 | 334 | 175 | 840 | 600 | 350 | 1010 | 363 | 373 | |||
| 350 | 78 | 505 | 460 | 16-22 | 248 | 765 | 334 | 175 | 885 | 600 | 350 | 1050 | 363 | 373 | |||
| 400 | 102 | 565 | 515 | 16-26 | 290 | 875 | 425 | 210 | 975 | 600 | 350 | 1135 | 363 | 373 | |||
| 450 | 114 | 615 | 565 | 20-26 | 320 | 940 | 425 | 210 | 1040 | 750 | 380 | 1220 | 465 | 413 | |||
| 500 | 127 | 670 | 620 | 20-26 | 345 | 995 | 425 | 210 | 1095 | 750 | 380 | 1330 | 546 | 431 | |||
| 600 | 154 | 780 | 725 | 20-30 | 410 | 1130 | 425 | 210 | 1230 | 750 | 380 | 1400 | 546 | 556 | |||
| 700 | 165 | 895 | 840 | 24-30 | 480 | 1475 | 620 | 320 | 1475 | 750 | 380 | 1530 | 546 | 556 | |||
| 800 | 190 | 1015 | 950 | 24-33 | 525 | 1535 | 620 | 320 | 1505 | 750 | 380 | 1600 | 546 | 556 | |||
| 900 | 203 | 1115 | 1050 | 28-33 | 585 | 1660 | 620 | 320 | 1660 | 1250 | 380 | 1745 | 617 | 706 | |||
| 1000 | 216 | 1230 | 1160 | 28-36 | 640 | 1760 | 620 | 320 | 1760 | 1500 | 580 | 1810 | 632 | 706 | |||
| 1200 | 254 | 1455 | 1380 | 32-39 | 755 | 1995 | 620 | 320 | 1995 | 1500 | 580 | 2035 | 632 | 706 | |||
| 1200 | 254 | 1400 | 1340 | 32-34 | 755 | 1995 | 620 | 320 | 1995 | 2035 | 632 | 706 | |||||
| 1400 | 279 | 1620 | 1560 | 36-34 | 885 | 2360 | 620 | 320 | 2360 | 2785 | 632 | 706 | |||||
| 1600 | 318 | 1820 | 1760 | 40-34 | 1035 | 2525 | 780 | 450 | 2525 | 2620 | 715 | 835 | |||||
| 1800 | 356 | 2045 | 1970 | 44-41 | 1175 | 2860 | 780 | 450 | 2860 | 2760 | 715 | 835 | |||||
| 2000 | 406 | 2265 | 2180 | 48-48 | 1325 | 3250 | 920 | 570 | 3250 | 2920 | 715 | 835 | |||||
六、軟密封對夾蝶閥 安裝注意事項
蝶閥結構簡單、體積小、重量輕，其組成部分也比較少，就關鍵的幾個零部件就能構成了蝶閥，開啟的時候也非常方便，只需要把開關選擇到九十度即可，蝶閥對流體的控制非常好，可以隨時增加流量或者減少流量，閥門在運輸任何流體的時候都有一定的阻力，而蝶閥的阻力主要來自于其自身，比如蝶閥體的厚度，如果想減少對流體的阻力只需要降低其厚度即可。
彈性密封則具有受溫度限制的缺陷。
蝶閥的運用范圍也比較廣，如果用來控制流量的話就需要選擇不同的類型和閥體的大小了，因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用，而且還應用于熱電站的冷卻水系統。
1、在安裝時，閥瓣要停在關閉的位置上。
2、開啟位置應按蝶板的旋轉角度來確定。
3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。
4、應按制造廠的安裝說明書進行安裝，重量大的蝶閥，應設置牢固的基礎。
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
