電動防爆蝶閥
一、電動防爆蝶閥 產品概述
電動防爆蝶閥的連接方式主要有：法蘭式和對夾式。是工業自動化控制領域中的重要執行單元。主要優點：結構簡單，體積小重量輕，造價低，安裝在高空暗道，也可調節流量介質。流體阻力較小，中大口徑的電動防爆蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，電動防爆蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，無論在任何情況下均具有優良的密封性能(最高可達零泄露)。電動防爆蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動
一、電動防爆蝶閥 產品概述
|
電動防爆蝶閥的連接方式主要有：法蘭式和對夾式。是工業自動化控制領域中的重要執行單元。主要優點：結構簡單，體積小重量輕，造價低，安裝在高空暗道，也可調節流量介質。流體阻力較小，中大口徑的電動防爆蝶閥全開時有效流通面積較大，啟閉迅速省力，碟扳旋轉90角度即可完成啟閉，由于轉軸兩側蝶板手介質作用力接近相等，而產生的轉矩方向相反，因而啟閉力矩較小，低壓下可實現良好的密封，電動防爆蝶閥密封材料有丁晴橡膠、氟橡膠，食用橡膠，襯四氟故密封性能良好，無論在任何情況下均具有優良的密封性能(最高可達零泄露)。電動防爆蝶閥可廣泛應用于食品，環保，輕工，石油，化工，教學設備，造紙，電力等到行業的工業過程自動控制系統中。 |
|
|
FBD943電動防爆蝶閥
|
二、電動防爆蝶閥 產品特點
|
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。 |
三、電動防爆蝶閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造閥 |
|---|---|
| 公稱通徑 | DN50～1200mm |
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓板壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼、WCB+F46 |
2、閥內件
| 閥芯形式 | "蝶"型垂直板式 |
|---|---|
| 流量特性 | 近似等百分比 |
| 閥芯材料 | 鑄鋼、不銹鋼(CF8、CF8M、CF3、CF3M) |
3、執行器
| 執行器型號 | CHR、3810R、DZW、HQ、PSQ電動執行機構 |
|---|---|
| 主要技術參數 | 電源電壓：220V/50Hz、380V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC |
| 防護等級：相當IP65(或IP67)、隔爆標志：ExdⅡBT4、手操功能：手柄 | |
| 環境溫度：-25～+70℃、環境濕度：≤95% |
四、電動防爆蝶閥 主要性能指標
| 輸入信號 | 4～20mADCc 1-5VDC 220VAC開關接點信號 |
|---|---|
| 閥位輸出信號 | 4～20mADC，負載電阻：≤500Ω |
| 分辨率 | 高于1/200 |
| 死區 | 0.4～1.2%可調 |
| 信號隔離 | 輸入信號、輸出信號、電源三隔離 |
| 故障狀態 | 可設定為0-100%全行程任意位置 |
| 工作溫度 | -10～55℃ |
| 相對濕度 | ≤90%（不凝結） |
| 位置轉換精度 | ±0.5% |
| 絕緣電阻 | ≥100MΩ(500VDC.) |
| 絕緣強度 | 2000VAC，1分鐘（輸入對輸出對電源對地） |
五、電動防爆蝶閥 主要性能規范
| 公稱通徑DN(mm) | DN50～1200 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.5～0.7 | ||||
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
六、電動防爆蝶閥 主要零部件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 球墨鑄鋼、鑄鋼、合金鋼、不銹鋼 |
| 蝶板 | 灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料 |
| 密封圈 | 各種橡膠、聚四氟、不銹鋼 |
| 閥桿 | 2Cr13、不銹鋼 |
| 填料 | O型圈、柔性石墨 |
七、電動防爆蝶閥 主要外形圖
|
|
|
|

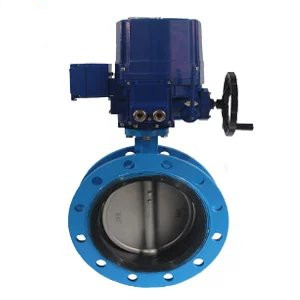

電動防爆蝶閥 法蘭連接(配Z型防爆執行器)
|

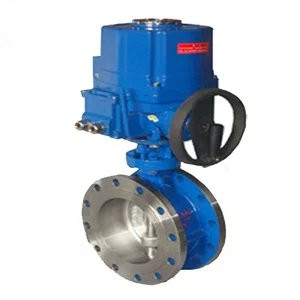

電動防爆蝶閥 對夾連接(配HQ執行器)
|

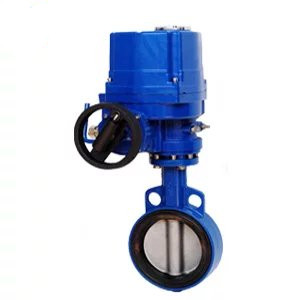

電動防爆蝶閥 對夾連接(配381R執行器)
|
八、電動防爆蝶閥 主要外形尺寸
| 公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L1/L2 | H | H1 | 1.0MPa | 1.6MPa | 2.5MPa | ||||||||
| 硬密封 | 軟密封 | D | D1 | n-Фd | D | D1 | n-Фd | D | D1 | n-Фd | ||||
| 50 | 108 | 43 | 112 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
| 65 | 112 | 46 | 115 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 | 185 | 145 | 8-18 |
| 80 | 114 | 46 | 120 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 | 200 | 160 | 8-18 |
| 100 | 127 | 52 | 138 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 | 235 | 190 | 8-22 |
| 125 | 140 | 56 | 164 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 | 270 | 220 | 8-26 |
| 150 | 140 | 56 | 175 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 | 300 | 250 | 8-26 |
| 200 | 152 | 60 | 200 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 | 360 | 310 | 12-26 |
| 250 | 165 | 68 | 243 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 | 425 | 370 | 12-30 |
| 300 | 178 | 78 | 250 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 | 485 | 430 | 16-30 |
| 350 | 190 | 78 | 280 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 | 555 | 490 | 16-33 |
| 400 | 216 | 102 | 305 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 | 620 | 550 | 16-36 |
| 450 | 222 | 114 | 350 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 | 670 | 600 | 20-36 |
| 500 | 229 | 127 | 380 | 343 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 | 730 | 660 | 20-36 |
| 600 | 267 | 154 | 445 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 | 845 | 770 | 20-39 |
| 700 | 292 | 165 | 480 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 | 960 | 875 | 24-42 |
| 800 | 318 | 190 | 530 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 | 1085 | 990 | 24-48 |
| 900 | 330 | 203 | 580 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 | 1185 | 1090 | 28-48 |
| 1000 | 410 | 216 | 650 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 | 1320 | 1210 | 28-56 |
| 1200 | 470 | 254 | 760 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 | 1530 | 1420 | 32-56 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
