一、HCB平衡籠式調節閥 產品概述

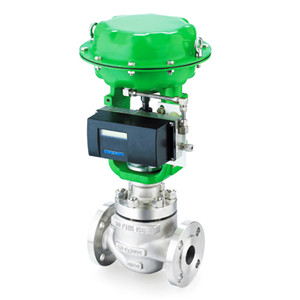

HCB平衡籠式調節閥是CV3000系列產品之一。HCB平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。HCB平衡籠式調節閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。
HCB平衡籠式調節閥動態穩定性好，噪音低，空化腐蝕小。
HCB平衡籠式調節閥的泄漏量符合ANSI B16.104標準。
HCB平衡籠式調節閥配用多彈簧薄膜或氣缸執行機構，其結構緊湊，輸出力大。
HCB平衡籠式調節閥符合GB/T4213-92標準。
一、HCB平衡籠式調節閥 產品概述
|
HCB平衡籠式調節閥是CV3000系列產品之一。HCB平衡籠式調節閥控制各種高溫、低溫的高壓流體，是一種壓力平衡式的調節閥。HCB平衡籠式調節閥結構緊湊，有呈S流線型的通道，還設有一個改善套筒周?chē)黧w平衡流動的導流翼，使其壓降損失小，流量大，可調范圍廣，流量特性精度高。 |
|
|
HCB平衡籠式調節閥
|
二、HCB平衡籠式調節閥 主要技術參數
1、閥體
| 閥體型式 | 直通單座鑄造球型閥 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 公稱通徑 | 32、40、50、65、80、100、125、150、200、250、300、350mm | ||||||||||||
| 公稱壓力 | ANSI 125、150、300、600；JIS 10、16、20、30、40K；PN1.6、4.0、6.4MPa | ||||||||||||
| 連接型式 | 密封面型式 | FF、RF、RJ、LG、MFM | |||||||||||
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 | ||||||||||||
| 焊接標準 | 嵌接焊SW(40~50mm) 對接焊BW(65~350mm) | ||||||||||||
| 材料 | 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、SCS16)鈦等 | ||||||||||||
| 上閥蓋 | 常溫型 | -17～+230℃ | |||||||||||
| 伸長I型 | -45～-17℃、 +230～+566℃ | ||||||||||||
| 伸長Ⅱ型 | -100～-45℃ | ||||||||||||
| 伸長ⅢI型 | -196～-100℃ | ||||||||||||
| 壓蓋型式 | 螺栓壓緊式 | ||||||||||||
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料 | ||||||||||||
| 閥芯形式 | 壓力平衡式閥芯 | ||||||||||||
| 流量特性 | 等百分比特性、線性特性 | ||||||||||||
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 | ||||||||||||
2、閥內件
| 閥芯形式 | 壓力平衡式閥芯 |
|---|---|
| 流量特性 | 等百分比特性、線性特性 |
| 材料 | 不銹鋼、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等 |
2、執行器
| 執行器型式 | HA多彈簧薄膜執行機構、VA6單作用氣缸活塞執行機構、VP雙作用氣缸活塞執行機構 |
|---|---|
| 膜片材料 | 乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布 |
| 彈簧范圍 | 20~100、80~240KPa |
| 供氣壓力 | 140~400KPa(HA型)、400~500KPa(VA6型、VP型) |
| 氣源接口 | RC1/4"(HA、VA型)、RC3/8"(VP型) |
| 環境溫度 | -30~+70℃ |
| 作用形式 | 氣-關式或氣-開式 |
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行位傳送器、手輪機構等 |
三、HCB平衡籠式調節閥 主要性能指標
| 泄漏量 | 金屬閥座 | 小于閥額定容量的0.5%，符合ANSI B16.104-1976 II級 |
|---|---|---|
| 回差 | 帶定位器 | 小于全行程的1% |
| 不帶定位器 | 小于全行程的3% | |
| 基本誤差 | 帶定位器 | 小于全行程的±1% |
| 不帶定位器 | 小于全行程的±5% | |
| — | 注：采用標準的V型聚四氟乙烯填料 | |
| 可調范圍 | 50：1 | |
四、HCB平衡籠式調節閥 Cv值和行程
高精度流量特性閥芯(%CF、LCF、%TF、LTF)
| 公稱通徑 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 25 | 32 | 25 | 32 | 40 | 32 | 40 | 50 | 40 | 50 | 65 | 50 | 65 | 80 | 65 | 80 | 100 | 80 | 100 | 125 | 100 | 125 | 150 | 125 | 150 | 200 |
| 額定Cv值 | 11 | 17 | 11 | 17 | 24 | 17 | 24 | 44 | 24 | 44 | 68 | 44 | 68 | 99 | 68 | 99 | 175 | 99 | 175 | 275 | 175 | 275 | 360 | 275 | 360 | 650 |
| 流量特性 | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ | △ |
| 額定行程 | 25 | 38 | 50 | 75 | ||||||||||||||||||||||
注：1、符號△表示閥的規格范圍。
2、符號△表示流量特性符合IEC534-2-1976標準。
五、HCB平衡籠式調節閥 主要外形圖
| 公稱通徑DN(mm) | 32、40、50、65、80、100、125、150、200、250、300、350mm | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 結構長度 | 由于各標準連接尺寸都不相同，如需要詳細連接尺寸及技術書資料，請聯系公司技術部或銷售部 ，技術人員將會(huì )為您提供完整的圖紙及技術資料。 | ||||||||||
| 閥體高度 | |||||||||||
| 執行器高度 | |||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
