自力式流量調節閥
一、自力式流量調節閥 產品概述
自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。自力式流量控制閥由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代控制閥門產品。
無需外加驅動能源的節能型自控系統．設備費用低；
結構簡單．維護工作量??；
設定點可調且范圍寬．便于用戶在設定范圍內連續調整流量；
指揮操作型較直接作用型動態響應快。精度高,可調比大；
閥內采用壓力平衡機構，使調節閥反應靈敏、控制精確、允許壓差大。
一、自力式流量調節閥 產品概述
|
自力式流量調節閥是一種無需外加驅動能源，依靠被調介質自身的壓力為動力源及其介質壓力變化，按設定值進行自動調節的節能型控制裝置。它集檢測、控制、執行諸多功能于一閥，自成一個獨立的儀表控側系統。自力式流量控制閥由低流阻單座（套筒）閥體、壓力平衡件、指揮器及執行機構組成。是符含國際標準的新一代控制閥門產品。 |
 |
|

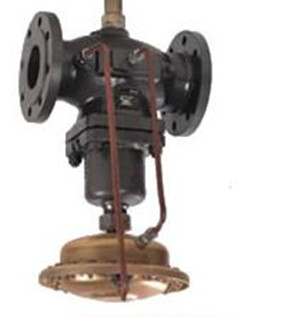

ZZLP/ZZLM自力式流量調節閥
|
二、自力式流量調節閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN15～250mm |
| 公稱壓力 | PN1.6、2.5、4.0MPa |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW)、螺紋(適用于1″以?xún)? |
| 閥蓋形式 | 標準型-17～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M) |
2、閥內件
| 閥芯形式 | 單座柱塞型閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | PTFE、不銹鋼 (304、304L、316、316L) |
3、執行機構
| 有效面積(cm2) | 250 | 630 |
|---|---|---|
| 節流器壓差(MPa) | 0.02；0.05 | |
| 允許上下膜室之間最大壓差(MPa) | 0.4 | 0.15 |
| 材料 | 膜蓋：鋼板鍍鋅； 膜片：EPDM或FKM夾纖維 | |
| 控制管線、接頭 | 銅管或鋼管10×1； 卡套式接頭：R1/4" | |
三、自力式流量調節閥 額定流量系數、噪音衡量系數、允許壓差
| 公稱通徑DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 額定流量系數Kvs | 4 | 6.3 | 8 | 16 | 20 | 32 | 50 | 80 | 125 | 160 | 280 | 320 | 400 | |
| 有效壓力下最大流量(m3/h) | 0.02MPa | 1.5 | 2.5 | 3.5 | 5.5 | 9.0 | 14 | 22 | 36 | 55 | 70 | 125 | 180 | 250 |
| 0.05 MPa | 2.5 | 3.5 | 5.5 | 9.0 | 12 | 22 | 36 | 55 | 85 | 110 | 180 | - | - | |
| 噪音衡量系數Z值 | 0.6 | 0.6 | 0.6 | 0.55 | 0.55 | 0.5 | 0.5 | 0.45 | 0.4 | 0.35 | 0.3 | 0.2 | 0.2 | |
| 允許壓差 | PN16 | 1.6 | 1.5 | 1.2 | 1.0 | |||||||||
| PN40 | 2.0 | |||||||||||||
四、自力式流量調節閥 主要性能指標
| 控制精度 | ±5% | |||
|---|---|---|---|---|
|
允許泄露量 (在規定實驗條件下) |
硬密封 | 4×0.01%閥額定容量 | ||
| 軟密封 | DN15～50 | DN65～125 | DN150～250 | |
| 10氣泡/min | 20氣泡/min | 40氣泡/min | ||

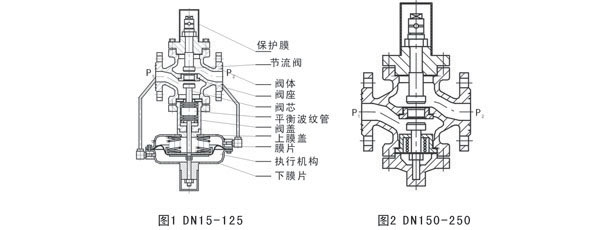

五、自力式流量調節閥 主要外形圖
|
六、自力式流量調節閥 主要連接尺寸
| 公稱通徑mm | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 |
| B | 50 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 640 |
| B1 | 212 | 212 | 238 | 238 | 240 | 240 | 275 | 275 | 380 | 380 | 326 | 354 | 404 |
| B2 | - | - | - | - | - | - | - | - | - | - | 326 | 354 | 404 |
| B3 | - | - | - | - | - | - | - | - | - | - | 630 | 855 | 1205 |
| B4 | 150 | ||||||||||||
| R | 263 | ||||||||||||
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
