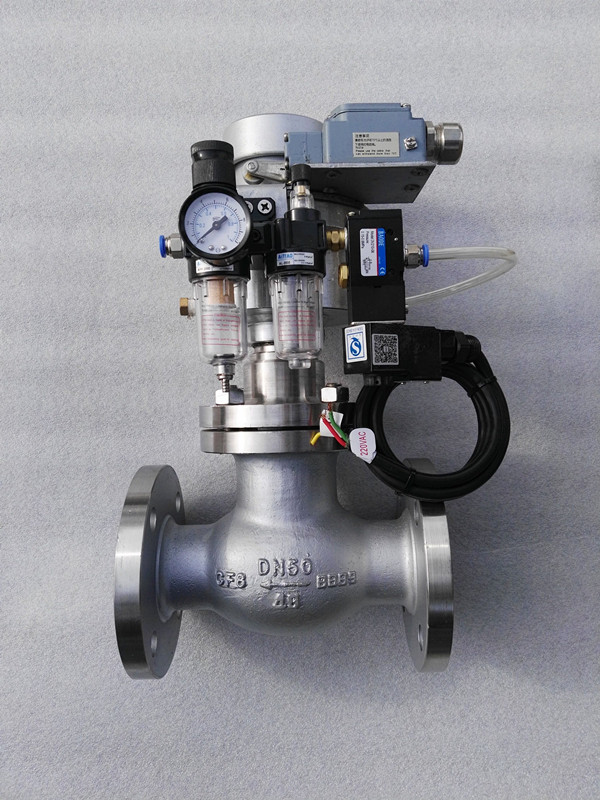

不銹鋼液氨防爆緊急切斷閥
|
液氨防爆氣動緊急切斷閥產品概述：
|
產品名稱：液氨氣動緊急切斷閥
產品附件：防爆氣動三聯件（防爆二位三通電磁，防爆信號執行開關，空氣過濾器減壓閥）
產品型號：QDQ421F-16/25/40C
產品規格：DN15-DN300
壓力等級：1.6Mpa-2.5Mpa-4.0Mpa
適用介質：液氨、氨氣、天然氣、液化氣
使用溫度：-40~+80℃
閥體材質：鑄鋼、不銹鋼304、316、304L、316L
|
液氨防爆氣動緊急切斷閥產品簡介：
|
防爆氣動緊急切斷閥是一種安全保護閥，安裝在液氨、氨氣、液化石油氣（燃氣），液體與氣體管路上，與遠距離氣源配套使用，利用氣源控制閥門開啟-關閉,以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使氣源卸壓，或高溫≥75℃時易熔合金熔化，而氣缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。廣泛應用于化工危險品管道、供氣管網系統、燃氣熱能工廠車間、燃氣鍋爐房及住宅居所的安全設施。
|
液氨防爆氣動緊急切斷閥產品特點：
|
防爆氣動緊急切斷閥結合了截止閥，止回閥,電磁閥和氣動閥門的優點，具有極佳的技術性能，低負荷損失和高可靠性，用于發生緊急情況時通過泄露報警儀輸出信號給電磁閥，電磁閥通電關閉氣源，閥門自動關閉，也能遠距離迅速操控管道或儲罐上閥門的開啟、關閉，保證人身和財產安全。
防爆氣動緊急切斷閥屬于自動化系統中執行機構的一種閥門，由彈簧氣動薄膜執行機構或浮動式活塞執行機構與調節閥組成，接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換。具有結構簡單，反應靈敏，動作可靠等特點。 可廣泛地應用在石油、化工、冶金等工業生產部門。防爆氣動緊急切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的氣體。
|
液氨防爆氣動緊急切斷閥技術參數：
|
氣缸工作壓力：≤2.0Mpa
氣缸使用介質：氮氣、無水空氣
氣缸開啟壓力：≥0.5-0.7Mpa
氣缸使用溫度：≤75℃
（易熔合金）熔化溫度：75±5℃
切斷時間：閥門口徑小于等于DN65關閉時間≤5秒
閥門口徑大于DN65關閉時間≤10秒
氣缸、活塞：球墨鑄鐵
彈簧材質：50CrVA（彈簧鋼）
密封圈，O型圈：聚四氟乙烯，丁晴橡膠
開啟類型：常開式，常閉式
緊急切斷閥氣源入口安裝一只二位三通電磁閥，利用遠程電器控制臺控制閥門開關。
1、閥門在日常工作中處于常開狀態，電磁閥線圈處于斷電狀態，不消耗電能。發生緊急情
況時燃氣泄漏報警器報警輸出信號給電磁閥,電磁閥通電排氣,閥門自動關閉.
2、手動控制電磁閥（按下紅色卡子）排氣,閥門自動關閉.
3、當工作人員處理完事故，人工重新開啟閥門，才會(huì )恢復供氣。
4、電氣防護等級：CEI IP65/IP67
5、防爆等級：Eexm Ⅱ T4/ Eexm Ⅱ T5
6、工作電壓及電功率：交流 AC24V或220V，50Hz/14V；直流 AC12V/8.5W，AC24V/8.5W
|

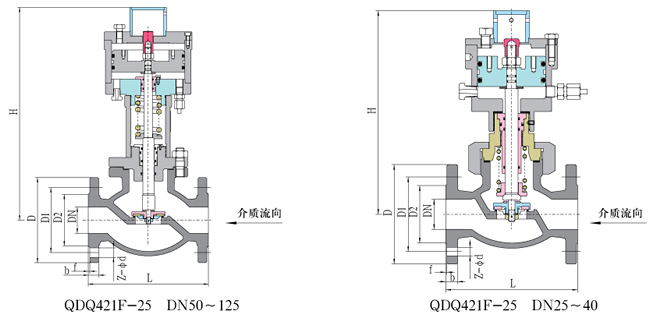

液氨防爆氣動緊急切斷閥結構外形及連接尺寸:
|
|
DN
|
L
|
H
|
D
|
D1
|
D2
|
b
|
F
|
Z-Φd
|
|
15
|
130
|
215
|
95
|
65
|
45
|
16
|
2
|
4-Φ14
|
|
20
|
150
|
255
|
105
|
75
|
55
|
16
|
2
|
4-Φ14
|
|
25
|
160
|
285
|
115
|
85
|
65
|
16
|
2
|
4-Φ14
|
|
32
|
180
|
300
|
135
|
100
|
78
|
18
|
2
|
4-Φ18
|
|
40
|
200
|
320
|
145
|
110
|
85
|
18
|
2
|
4-Φ18
|
|
50
|
230
|
380
|
160
|
125
|
100
|
20
|
3
|
4-Φ18
|
|
65
|
290
|
420
|
180
|
145
|
120
|
22
|
3
|
8-Φ18
|
|
80
|
310
|
450
|
195
|
160
|
135
|
22
|
3
|
8-Φ18
|
|
100
|
350
|
520
|
230
|
190
|
160
|
24
|
3
|
8-Φ23
|
|
125
|
400
|
558
|
270
|
220
|
188
|
28
|
3
|
8-Φ25
|
|
150
|
480
|
750
|
300
|
250
|
218
|
30
|
3
|
8-Φ25
|
|
200
|
600
|
950
|
360
|
310
|
278
|
34
|
3
|
12-Φ25
|
|
250
|
650
|
1050
|
425
|
370
|
332
|
36
|
3
|
12-Φ30
|
|
300
|
750
|
1120
|
485
|
430
|
390
|
40
|
3
|
16-Φ30
|
|
防爆氣動緊急切斷閥保管、安裝及使用注意事項:
|
1、保管時將本閥的各個對外通路用塞子或蓋板封閉，存放在干燥通風的室內，長期存放應經常檢查，
消除污垢，并在加工面上涂防銹油，防止銹蝕。
2、閥門可安裝在水平或垂直的管道上使用，安裝前去掉防塵蓋，將閥門內部清理干凈，以免污物帶進
閥體內部，損壞密封圈。
3、緊急切斷閥采用止回閥原理，只能單向截斷，閥門工作介質的流動方向是高進低出，安裝時必須注
意閥門標志，將要保護的一端作為閥門入口。
4、閥門每天開放12-14小時后，在系統不工作時應及時將閥瓣關閉，避免彈簧長期壓縮，降低閥門長
期使用的可靠性。
5、訂購產品時須注明法蘭密封面形式，壓力等級及連接標準。
以上是防爆氣動緊急切斷閥的產品信息，如果您對防爆氣動緊急切斷閥的規格、型號、圖片、技術參數有什么疑問，請聯系我們獲取防爆氣動緊急切斷閥的詳細信息。
|
