氣動薄膜套筒調節閥
一、氣動薄膜套筒調節閥 產品概述
霜恒公司生產的ZJSM氣動薄膜套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構。流道呈S流線性，氣動薄膜套筒調節閥整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。氣動套筒調節閥特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。
氣動薄膜套筒調節閥產品有常溫型、高溫型、低溫型、調節切斷型、波紋管密封型等多種形式。
氣動薄膜套筒調節閥產品公稱壓力等級有PN1.6、4.0 、6.4、10.0；閥體口徑范圍DN20-300，適用流體溫度-196- +560℃范圍內多種檔次。
氣動薄膜套筒調節閥泄露等級有Ⅳ級、Ⅴ級、Ⅵ
一、氣動薄膜套筒調節閥 產品概述
|
霜恒公司生產的ZJSM氣動薄膜套筒調節閥是一種壓力平衡型調節閥，采用套筒導向，壓力平衡型雙密封面閥芯機構，配用多彈簧氣動執行機構。流道呈S流線性，氣動薄膜套筒調節閥整體具有工作平衡、允許壓差大、流量特性精確、噪音低等特點。氣動套筒調節閥特別適用于流量大，閥前后壓差較大、泄露要求不搞的場合。 |
|
|
ZJSM氣動薄膜套筒調節閥
|
二、氣動薄膜套筒調節閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造球型閥 |
|---|---|
| 公稱通徑 | DN20～300mm |
| 公稱壓力 | PN1.6、2.5、4.0、6.4、10.0 |
| 法蘭標準 | GB/T9113、 JB/T79、HG20594及其他標準 |
| 連接形式 | 法蘭(FF RF RTJ)、焊接(SW BW) |
| 閥蓋形式 | 標準型-17～+250℃、高溫型+250～+450℃、低溫型-60～-196℃、波紋管密封型-40～+350℃ |
| 壓蓋型式 | 螺栓壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料 |
| 閥體材料 | 鑄鋼(WCB)、不銹鋼(CF8、CF8M、CF3、CF3M)、鉻鉬鋼 |
2、閥內件
| 閥芯形式 | 套筒雙密封型閥芯 |
|---|---|
| 流量特性 | 線性、等百分比 |
| 閥芯材料 | 不銹鋼 (304、304L、316、316L) |
3、執行機構及附件、作用形式
| 執行器型式 | ZHA/B多彈簧簿膜執行機構 | ||||
|---|---|---|---|---|---|
| 執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面積(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程 | 10、16 | 25 | 40 | 40、60 | 100 |
| 彈簧范圍(KPa) | 20～100（標準）、20～60、60～100、40～200、80～240 | ||||
| 膜片材料 | 丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布 | ||||
| 供氣壓力 | 140～400KPa | ||||
| 氣源接口 | RC1/4" | ||||
| 環境溫度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、手輪機構等 | ||||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||||
三、氣動薄膜套筒調節閥 主要性能指標
| 項目 | 不帶定位器 | 帶定位器 | ||
|---|---|---|---|---|
| 基本誤差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死區% | ≤3.0 | ≤0.4 | ||
| 始終點偏差% | 氣開 | 始點 | ±2.5 | ±1.0 |
| 始點 | ±5.0 | ±1.0 | ||
| 氣關 | 始點 | ±5.0 | ±1.0 | |
| 終點 | ±2.5 | ±1.0 | ||
| 額定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×閥額定容量 | |||
| 可調范圍R | 30：1 | |||
四、氣動薄膜套筒調節閥 額定流量系數Kv、允許壓差
| 公稱通徑(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| 額定流量系數(KV) | 直線 | 10 | 11 | 17.6 | 27.5 | 44 | 69 | 110 | 176 | 275 | 440 | 630 | 1000 | 1600 |
| 等百分 | 6.3 | 10 | 16 | 25 | 40 | 63 | 100 | 155 | 250 | 370 | 580 | 900 | 1300 | |
| 允許壓差(MPa) | 6.4 | 6.4 | 5.2 | 5.2 | 4.6 | 4.6 | 3.7 | 3.7 | 3.5 | 3.1 | 3.1 | 2.6 | 2.2 | |
| 額定行程 | 16 | 25 | 40 | 60 | 100 | |||||||||
| 配用執行器型號 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 | |||||||||
五、氣動薄膜套筒調節閥 主要外形圖
 |
|

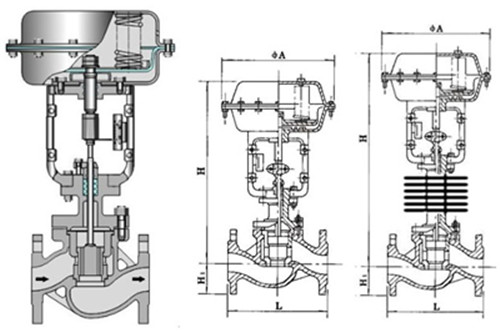

ZJSM氣動薄膜套筒調節閥 外形尺寸圖
|
六、氣動薄膜套筒調節閥 主要連接尺寸
| 公稱通徑 DN(mm) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 550 | 640 | 880 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 640 | 760 | 910 | |
| PN64 | 206 | 200 | 210 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 670 | 810 | 950 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 | 170 | 195 | 230 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | 187.5 | 205 | 245 | |
| PN64 | 65 | 40 | 85 | 85 | 90 | 102.5 | 107.5 | 125 | 172.5 | 195 | 207.5 | 230 | 260 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | 331 | 390 | 450 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | 510 | 650 | 650 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | 310 | 380 | 380 | |
| L1 | 280 | 280 | 280 | 280 | 280 | 350 | 350 | 350 | 475 | 475 | 475 | 560 | 560 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | 470 | 580 | 580 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 | 320 | 320 | 400 | 400 | |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
