SZCZP高溫電磁閥
一、SZCZP高溫電磁閥 產品概述
上海霜恒閥門有限公司生產的SZCZP高溫電磁閥是間接先導式平衡電磁閥，具有耐高溫、耐腐蝕、耐磨損、使用范圍廣等優點，廣泛應用于輸送水、輕油、重油，過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽、液體、油類等到各種介質的自動控制和自動調節。

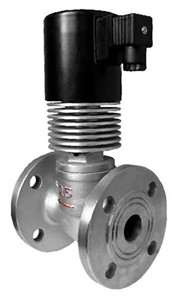

SZCZP高溫電磁閥
二、SZCZP高溫電磁閥 主要技術參數
公稱溫度℃
一、SZCZP高溫電磁閥 產品概述
|
上海霜恒閥門有限公司生產的SZCZP高溫電磁閥是間接先導式平衡電磁閥，具有耐高溫、耐腐蝕、耐磨損、使用范圍廣等優點，廣泛應用于輸送水、輕油、重油，過熱蒸汽、腐蝕氣體等介質管路中。完成系統中氣體、蒸汽、液體、油類等到各種介質的自動控制和自動調節。 |
|
|
SZCZP高溫電磁閥
|
二、SZCZP高溫電磁閥 主要技術參數
| 公稱溫度℃ | ≤425 | |||||||||||||
| 公稱壓力MPa | 4.0 | |||||||||||||
| 工作壓差MPa | 0～4 | 0.05～4 | 0.1～4 | |||||||||||
| 公稱通徑mm | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | ||
| 功耗VA | 80 | |||||||||||||
| 電壓V | 220 | |||||||||||||
| 額定流量系數 | 按JB/T7352-94規定 | |||||||||||||
| 泄漏量 | 按JB/T7352-94·F規定 | |||||||||||||
三、SZCZP高溫電磁閥 主要外形連接尺寸
| DN | H | D | D1 | D2 | n-d | f | b | L |
| 10 | 465 | 90 | 60 | 41 | 4-Φ14 | 2 | 14 | 130 |
| 15 | 465 | 95 | 65 | 46 | 4-Φ14 | 2 | 14 | 130 |
| 20 | 465 | 105 | 75 | 56 | 4-Φ14 | 2 | 16 | 150 |
| 25 | 465 | 115 | 85 | 65 | 4-Φ14 | 3 | 16 | 160 |
| 32 | 475 | 140 | 100 | 76 | 4-Φ18 | 3 | 18 | 180 |
| 40 | 490 | 150 | 110 | 84 | 4-Φ18 | 3 | 18 | 200 |
| 50 | 505 | 165 | 125 | 99 | 4-Φ18 | 3 | 20 | 230 |
| 65 | 525 | 185 | 145 | 118 | 8-Φ18 | 3 | 22 | 290 |
| 80 | 535 | 200 | 160 | 132 | 8-Φ18 | 3 | 24 | 310 |
| 100 | 565 | 235 | 190 | 156 | 8-Φ22 | 3 | 24 | 350 |
| 125 | 580 | 270 | 220 | 184 | 8-Φ26 | 3 | 26 | 400 |
| 150 | 605 | 300 | 250 | 211 | 8-Φ26 | 3 | 28 | 480 |
|
|
SZCZP高溫電磁閥外形尺寸圖
|
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
