氣動伸縮蝶閥
一、氣動伸縮蝶閥 產品概述
|
SD641H氣動伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置。SD641H氣動伸縮蝶閥分三種類型：A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請設計時注明。B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度（不包括伸縮量），其特點是在老管路的改造時，原管路上的閥門需要更新?lián)Q代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請設計時注明。上海霜恒閥門有限公司生產的氣動伸縮蝶閥，廣泛應用于給排水、市政、造紙等行業。 |
|
|

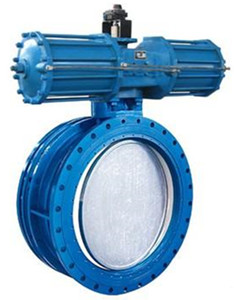

氣動伸縮蝶閥
|
二、氣動伸縮蝶閥 產品特點
1、密封部位可調節更換，密封性能可靠。
2、結構獨特，設計靈活，重量輕，省力，啟閉迅速。
3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。
三、氣動伸縮蝶閥 主要參數
| 公稱通徑 | DN（mm） | 50～2000 | ||
| 公稱壓力 | PN（MPa） | 0.6 | 1.0 | 1.6 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | |
| 氣密封試驗 | 0.6 | 0.6 | 0.6 | |
| 適用溫度 | ≤80℃ | |||
| 適用介質 | 空氣、水、蒸氣、煤氣、油品等。 | |||
| 驅動形式 | 手動、蝸桿蝸輪傳動、氣傳動、電傳動。 | |||
四、氣動伸縮蝶閥 安裝注意事項
1、安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。
2、法蘭伸縮蝶閥出廠時結構長度為最小長度，安裝時，拉至安裝長度（即設計長度）。
3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。
4、法蘭伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
五、氣動伸縮蝶閥 外形尺寸圖
|
|
氣動伸縮蝶閥外形尺寸圖
|
六、氣動伸縮蝶閥 外形連接尺寸
|
公稱 通徑 |
外形尺寸(參考值) | 法蘭尺寸和螺栓孔尺寸(標準值) | |||||||||||||||||
| H | H1 |
設計最 大長度 |
設計最 小長度 |
設計 長度 |
A | B | 0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
| 毫米 | D | D1 | D2 | n-d | D | D1 | D2 | n-d | D | D1 | D2 | n-d | |||||||
| 50 | 80 | 309 | 186 | 156 | 171 | 180 | 200 | 140 | 110 | 88 | 4-14 | 165 | 125 | 99 | 4-18 | 165 | 125 | 99 | 4-18 |
| 65 | 95 | 337 | 190 | 160 | 175 | 180 | 200 | 160 | 130 | 108 | 4-14 | 185 | 145 | 118 | 4-18 | 185 | 145 | 118 | 4-18 |
| 80 | 98 | 347 | 198 | 166 | 182 | 180 | 200 | 190 | 150 | 124 | 4-18 | 200 | 160 | 132 | 8-18 | 200 | 160 | 132 | 8-18 |
| 100 | 114 | 373 | 228 | 188 | 208 | 180 | 200 | 210 | 170 | 144 | 4-18 | 220 | 180 | 156 | 8-18 | 220 | 180 | 156 | 8-18 |
| 125 | 128 | 405 | 240 | 201 | 220 | 180 | 200 | 240 | 200 | 174 | 8-18 | 250 | 210 | 184 | 8-18 | 250 | 210 | 184 | 8-18 |
| 150 | 139 | 440 | 246 | 206 | 226 | 270 | 280 | 265 | 225 | 199 | 8-18 | 285 | 240 | 211 | 8-22 | 285 | 240 | 211 | 8-22 |
| 200 | 174 | 612 | 265 | 219 | 242 | 400 | 425 | 320 | 280 | 254 | 8-18 | 340 | 295 | 266 | 8-22 | 340 | 295 | 266 | 12-22 |
| 250 | 215 | 693 | 295 | 240 | 267 | 400 | 425 | 375 | 335 | 309 | 12-18 | 395 | 350 | 319 | 12-22 | 405 | 355 | 319 | 12-26 |
| 300 | 245 | 747 | 308 | 254 | 282 | 450 | 560 | 440 | 395 | 363 | 12-22 | 445 | 400 | 370 | 12-22 | 460 | 410 | 370 | 12-26 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
