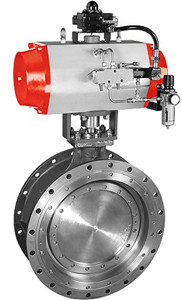

氣動硬密封蝶閥
一、氣動硬密封蝶閥 產品概述
上海霜恒閥門有限公司生產的氣動硬密封蝶閥D643H\D673H是由氣動活塞式執行器與三偏心硬密封蝶閥組成，俗稱為氣動三偏心金屬密封蝶閥。閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動硬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量
一、氣動硬密封蝶閥 產品概述
|
上海霜恒閥門有限公司生產的氣動硬密封蝶閥D643H\D673H是由氣動活塞式執行器與三偏心硬密封蝶閥組成，俗稱為氣動三偏心金屬密封蝶閥。閥座采用硬密封兼容的多層次結構，加工精湛，工藝先進。氣動硬密封蝶閥與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，可實現對壓力、流量、溫度、液位等參數的調節。氣動硬密封蝶閥配行程限位開關、電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動硬密封蝶閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成，結構簡單、體積小、重量輕，所以氣動硬密封蝶閥、氣動三偏心金屬密封蝶閥被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。 |
|
|
氣動硬密封蝶閥
|
二、氣動硬密封蝶閥 主要技術參數
1、閥體
| 閥體形式 | 直通鑄造蝶閥 |
|---|---|
| 公稱通徑 | DN50～1000mm |
| 公稱壓力 | PN1.0、1.6、2.5MPa |
| 法蘭標準 | JIS B220、JB/T79、ANSI B16.5-1981、GB/T9113、HG20594-97、HG20618-97等 |
| 連接形式 | 法蘭式、對夾式 |
| 閥蓋形式 | 一體式 |
| 壓蓋型式 | 壓蓋壓緊式 |
| 密封填料 | V型聚四氟乙烯填料、柔性石墨填料 |
2、閥內件
| 閥板形式 | 垂直板式(蝶形) |
|---|---|
| 流量特性 | 調節型(近似等百分比)、開關型(線性) |
2、執行機構
| 執行器型號 | GT系列、SR系列、AT系列、AW系列單雙作用氣動執行器 |
|---|---|
| 供氣壓力 | 400～700KPa |
| 氣源接口 | G1/4"、G1/8"、G3/8"、G1/2" |
| 環境溫度 | -30～+70℃ |
| 作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC) 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
| 可配附件 | 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
三、氣動硬密封蝶閥 主要性能指標
| 公稱通徑DN(mm) | 50-1800 | ||||
|---|---|---|---|---|---|
| 公稱壓力 | PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 |
| 試驗壓力 | 強度試驗 | 0.9 | 1.5 | 2.4 | 3.75 |
| 密封試驗 | 0.66 | 1.1 | 1.76 | 2.75 | |
| 低壓氣密試驗 | 0.6 | 0.6 | 0.6 | 0.6 | |
| 適用介質 | 空氣、水、污水、蒸氣、煤氣、油品等 | ||||
四、氣動硬密封蝶閥 零件材料
| 零件名稱 | 材料 |
|---|---|
| 閥體 | 鑄鐵、不銹鋼、鉻鉬鋼、合金鋼 |
| 蝶板 | 鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
| 密封圈 | 不銹鋼與耐高溫石棉板組合成多層次 |
| 閥桿 | 2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
| 填料 | O型圈、柔性石墨 |
五、氣動硬密封蝶閥 外形尺寸圖
|
|
氣動硬密封蝶閥外形尺寸圖
|
六、氣動硬密封蝶閥 外形連接尺寸
| 公稱通徑 DN(mm) | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | 108 | 112 | 114 | 127 | 140 | 140 | 152 | 165 | 178 | 190 | 216 | 222 | 229 | 267 |
| L1 | 43 | 46 | 49 | 56 | 64 | 70 | 71 | 76 | 83 | 92 | 102 | 113 | 127 | 154 |
| H | 112 | 115 | 120 | 140 | 170 | 180 | 210 | 240 | 290 | 320 | 350 | 380 | 410 | 470 |
| n-φd | 4-18 | 4-18 | 8-18 | 8-18 | 8-18 | 8-22 | 12-22 | 12-26 | 12-26 | 16-26 | 16-30 | 20-30 | 20-33 | 20-36 |
| H1 | 根據所配執行機構而定 | |||||||||||||
| A、A1 | 根據閥門所需力矩而定，配置執行器型號不同，外形尺寸也不相同 | |||||||||||||
| D | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 | 580 | 640 | 715 | 840 |
| D1 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 | 525 | 585 | 650 | 770 |
注：表中尺寸為不帶標準附件數據。另由于產品改進技術創(chuàng )新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
